商品信息
基本参数
- 产地山东
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌台稳精机T-WIN
- 型号CHGH20-10
- 类型齿条
- 齿线形状斜齿
- 材质S45C
- 齿面硬度调质齿轮，表面高频淬火
- 轮齿位置支持定做
- 适用范围通用
- 是否进口是
- 样品或现货现货
- 加工定制是
- 分度圆直径支持定做mm
- 模数1.25-8mm
- 齿数30-150齿
- 齿高35mm
- 齿宽51mm
- 外径45mm
- 重量2kg
- 产地台湾
- 厂家台稳T-WIN
- 包装使用专用包装盒
- 精度DIN5-8级
- 货期定做货期5-20天
- 产品优势高精、高速运行
产品简介：

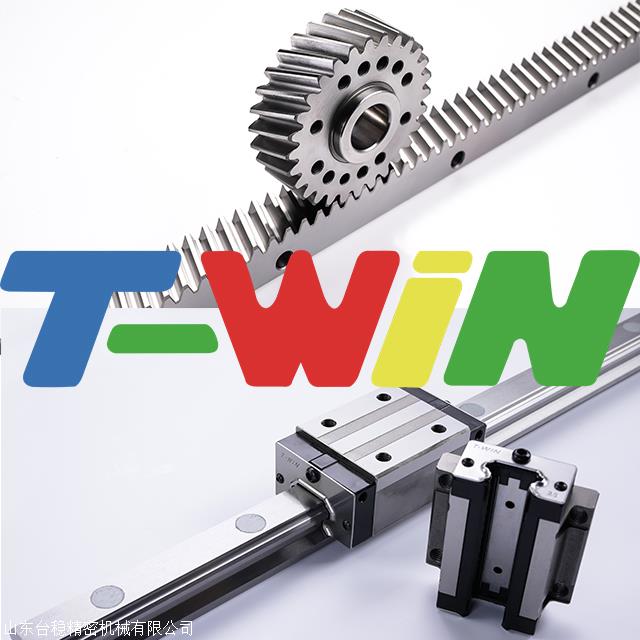

产品详情：台温精机齿条和小齿轮参数的可靠定位斜齿条CHMH20-10产品说明：
目前，我们公司的新型直线导轨，齿条（可以定制齿轮齿条，可以提供图纸的齿轮，也可以根据图纸定制DIN5级精细齿轮）。完整的模型包括高组装滑块，分为法兰和square。还有扩张的重型滑块，刚性皮带无声导轨，低位装配导轨，链带线性导轨和完整型号。欢迎来电咨询
与制造商合作可以节约中间成本，并可以根据要求生产订单。产品大，工期短，质量有保证。我们盼望您的光临我厂洽商协作，我们将竭诚为您服务。
台湾工厂地址：台中市乌日区溪南路三区503弄85-1号82-1号
新的国内工厂：山东省济南市济阳区永康街台平安精机
1.分类：
从模型上分为直齿和斜齿，斜齿的优点是走动稳定，传递扭矩大，传递扭矩是直齿的2.5-3倍，且不增加模量，加工技术分为细密铣削，齿轮成型，磨削；热处理工艺正火，淬火和回火高频淬火。材质：一般而言用到45号钢，对于更高的要求也可以采用42铬钼。
2.应用行业：
大路程龙门加工中心，光纤切割机，cnc木工加工中心（雕刻机，数控钻，电子锯），自动化生产线，桁架，地轨机器人，以及一些不适当螺杆传动的线性运动行业。我公司主要从事模数在1.25至4模之间的中小型定位架，主要面向木工行业，纤维切割行业，自动化，地轨及其他行业。
3.齿轮齿条的优点分析：
齿条精度高，规格磨削精度可达DIN6，直线度在0.03以内。
该产品由45号钢制成，齿条硬度大，也可以采用特别材质，具备很高的耐腐蚀性。
斜齿轮齿条具高扭矩和更大的输出功率。
齿轮可以根据图纸开展定制，还可以提供技术图纸支持。

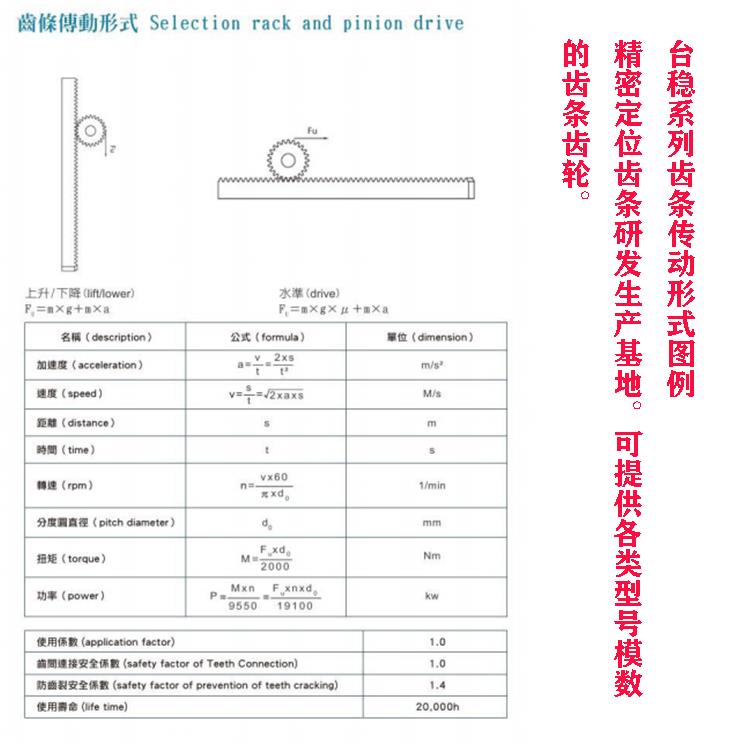

台温精机齿条和小齿轮参数的可靠定位斜齿条CHMH20-10产品参数说明：
产品实例分析说明：

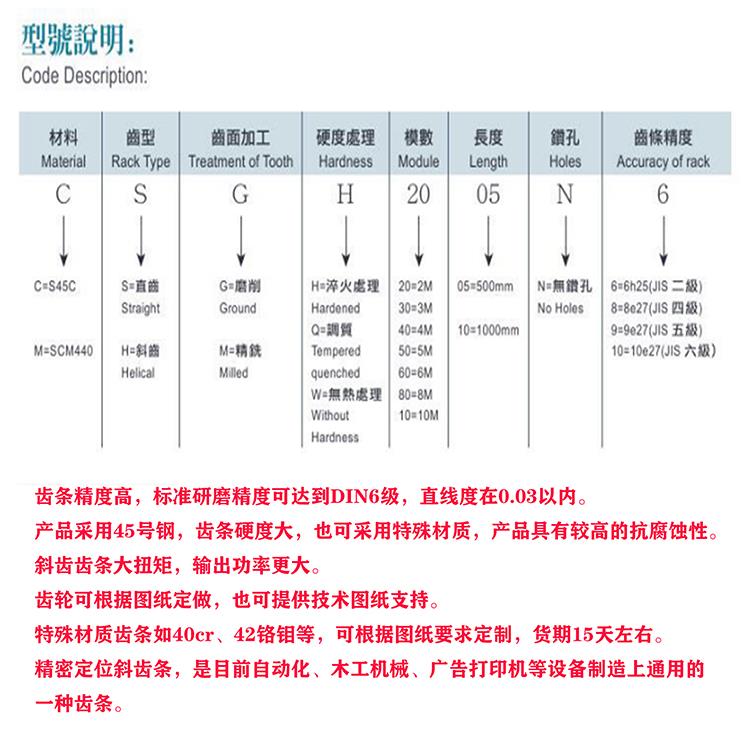

齿轮代码示例：
1.25m28齿长32内径17键5左
（1.25m，28齿，长32mm，内孔直径17mm，钥匙宽度5mm，左手齿轮）
齿轮轴的代码示例：
多余1.25m20齿97l
（1.25m，20齿，尺寸97mm，左齿轮轴）
留意：齿轮轴和齿轮是根据客户要求或图纸定制的。右手齿条与左手齿轮或齿轮匹配。
